盈盛源测试装备产品设计升级方案

先把专业性落到方法里。

上一轮风险在于“看起来先进”但系统因果不足。本轮采用设备事实冻结、约束矩阵、概念方向、专家门禁和工程验证五步法，避免客户认为方案是凭空想象。

源与光路黑体、靶轮、平行光管、光机模块不能因外观整洁被弱化。

DUT/IUT 工位被测对象、夹具、微调、对准和应力释放是测试成立条件。

采集与显示外接显示器、测试软件、热图、曲线、指标和报告输出必须被呈现。

线缆与维护线缆可管理，不可幻想无线；维护面可整洁，不可被封死。

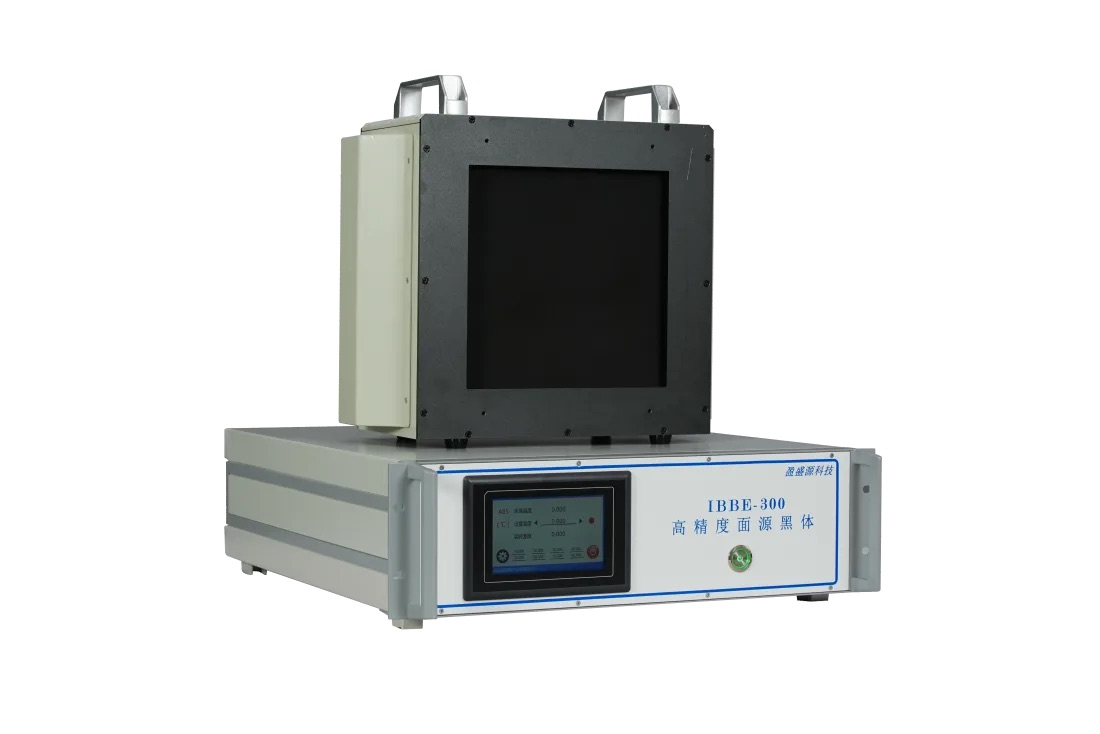

这类设备的可信度来自稳定辐射源、温控控制器和可复核状态。新方案重点提升前面板秩序、HMI 可读性、散热维护语义和品牌一致性。

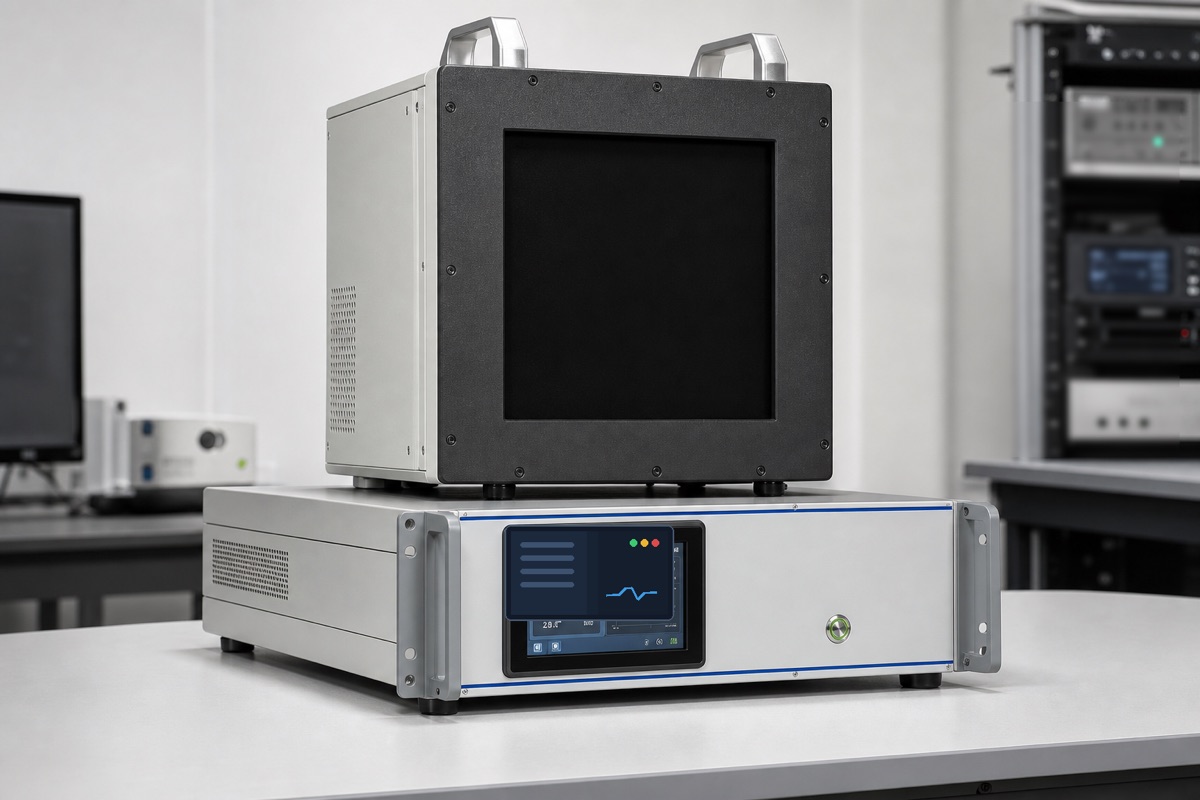

概念图保留厚黑体辐射面、顶部提手、侧向箱体与下方机架式控制器。

原系统关键构成	新方案处理	优化价值	不可变边界	待客户确认
深色方形辐射面与厚前框	保留	突出计量基准和热隔离可信度	辐射面不能被装饰遮挡	均匀区、温区、稳定性指标
顶部双提手与侧向厚箱体	保留	保留搬运、维护和内部热结构语义	不能画成薄屏或消费电子	散热方向、维护盖板位置
19 英寸 3U 控制器	保留并整理	屏幕、状态灯、标签、接口区更清楚	控制器不是可省略底座	真实屏幕 UI、通信接口

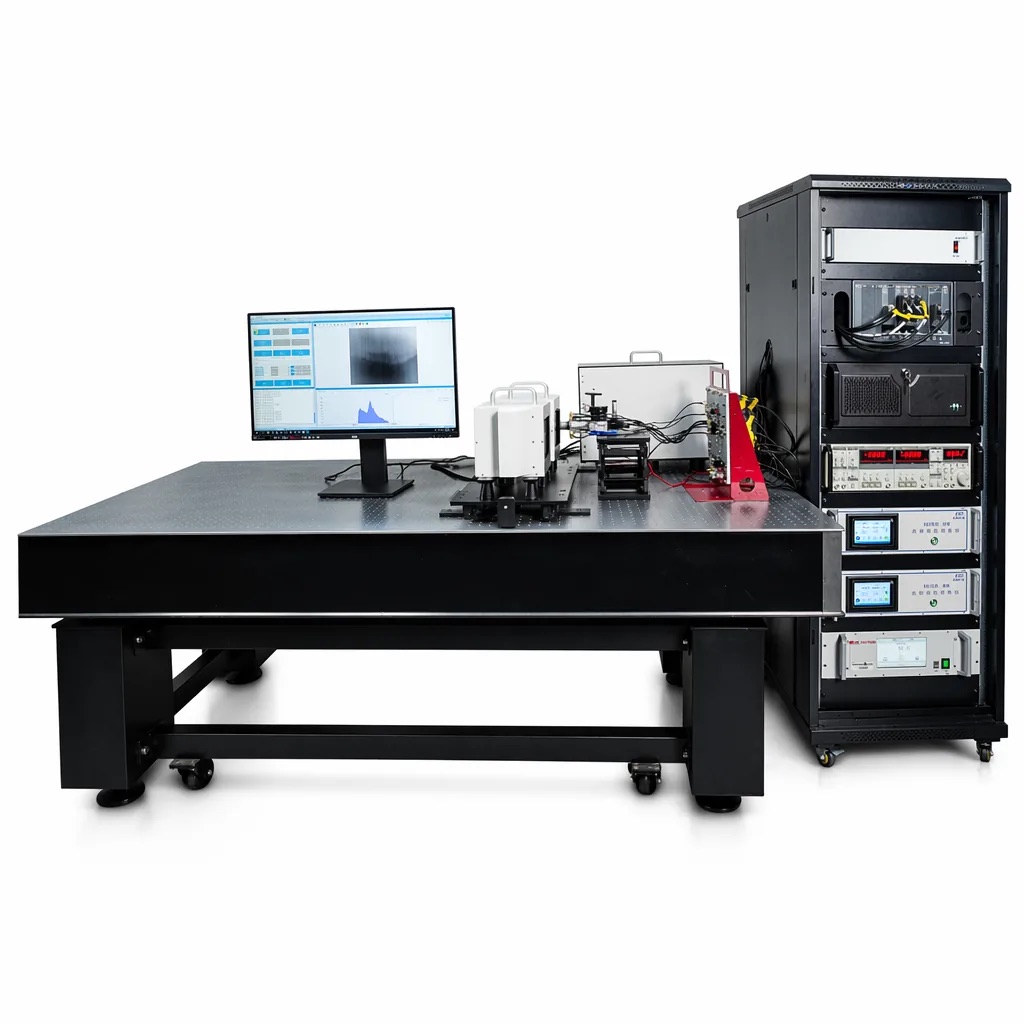

这不是单一设备外壳，而是围绕红外焦平面探测器的测试工位。新方案只能整理平台分区和线缆，不能删除 DUT 工位、外接显示器或采集机柜。

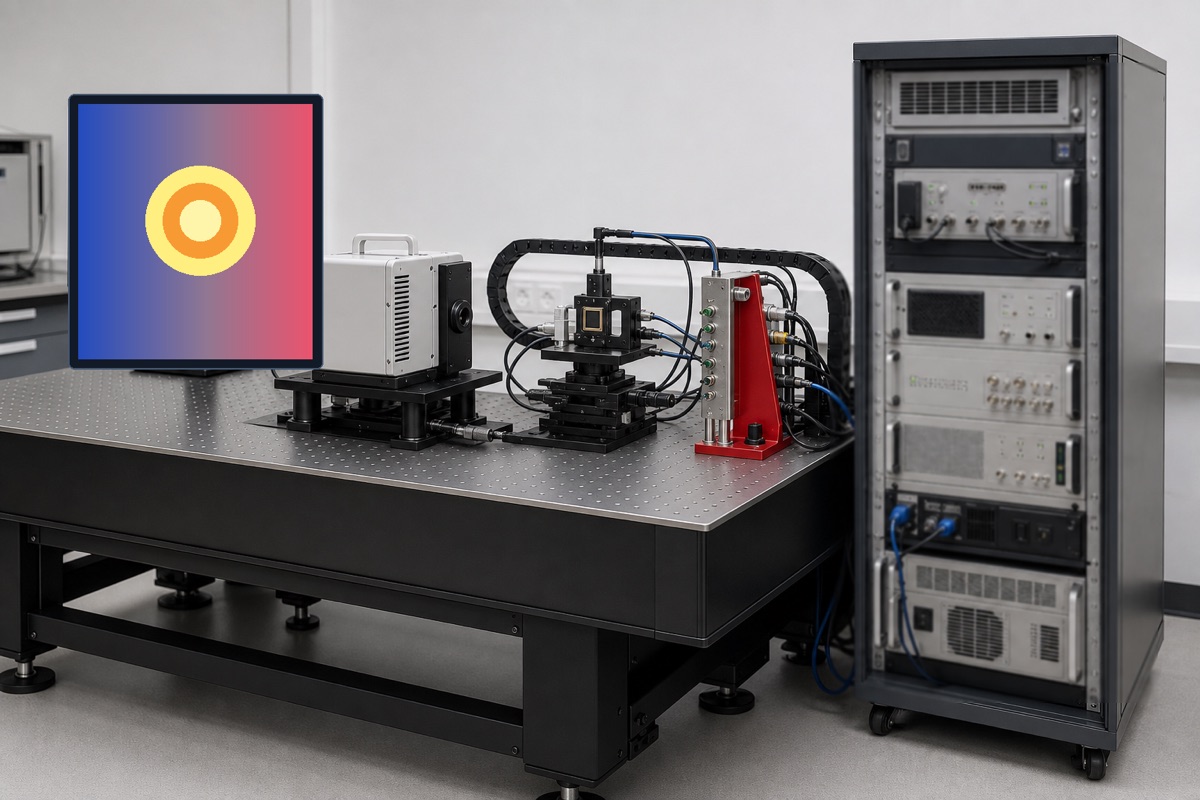

概念图保留光学平台、外接显示器、DUT/夹具、线缆束与右侧模块化机柜。

原系统关键构成	新方案处理	优化价值	不可变边界	待客户确认
孔阵光学平台	保留	稳定安装、对准、隔振和工位边界更清楚	不能变成普通桌面	平台尺寸、载荷、隔振要求
DUT 夹具、微调架、线缆	保留并束线	减少杂乱，保留偏压、时序、读出连接逻辑	不能把线缆消失成无线幻想	DUT 封装、夹具接口、ESD 要求
外接显示器与采集机柜	保留并模块化	让 live image、直方图、曲线、参数区成为系统证据	不能只画封闭漂亮箱体	采集卡、帧率、软件真实截图

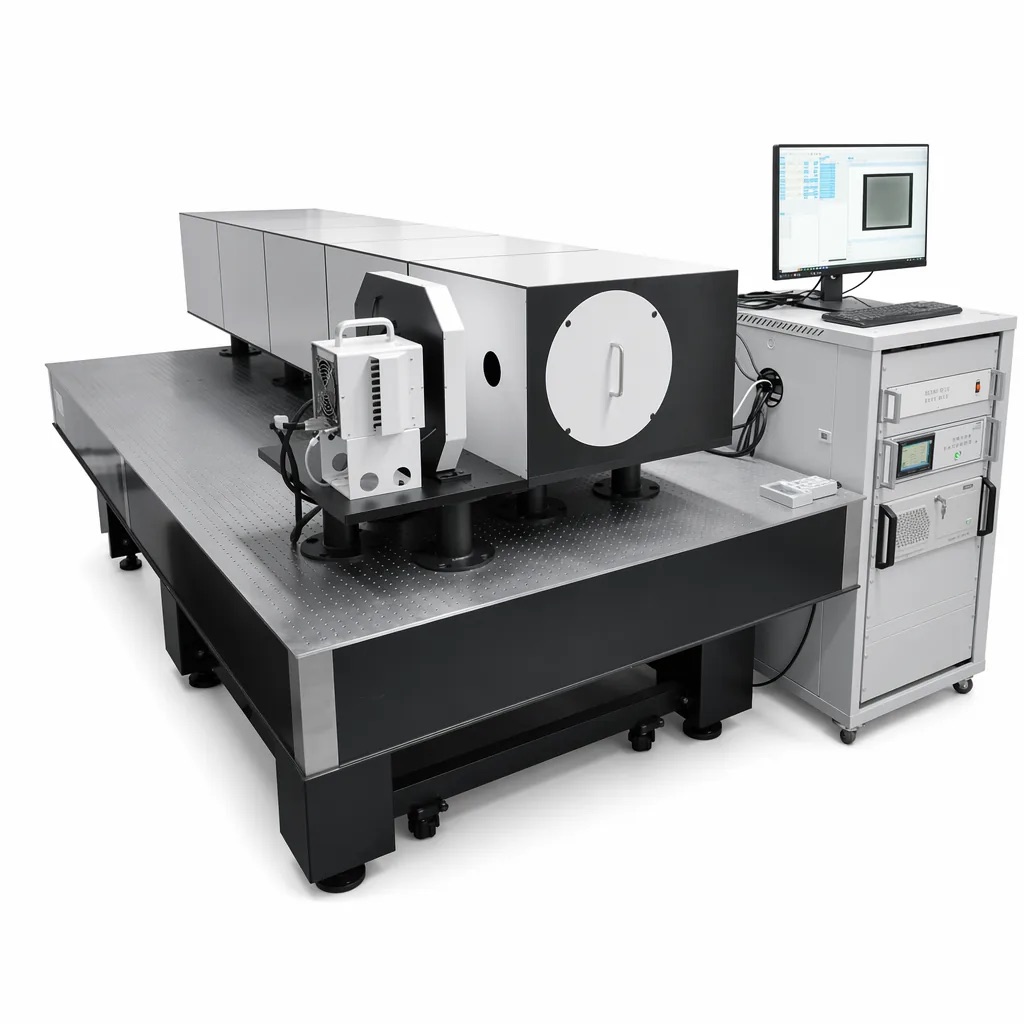

综合测试设备的核心是长光轴和可复核指标输出。新方案强化分段维护、对准刻度、IUT 快装和控制台人机关系，但不缩短光路或省略视频输出。

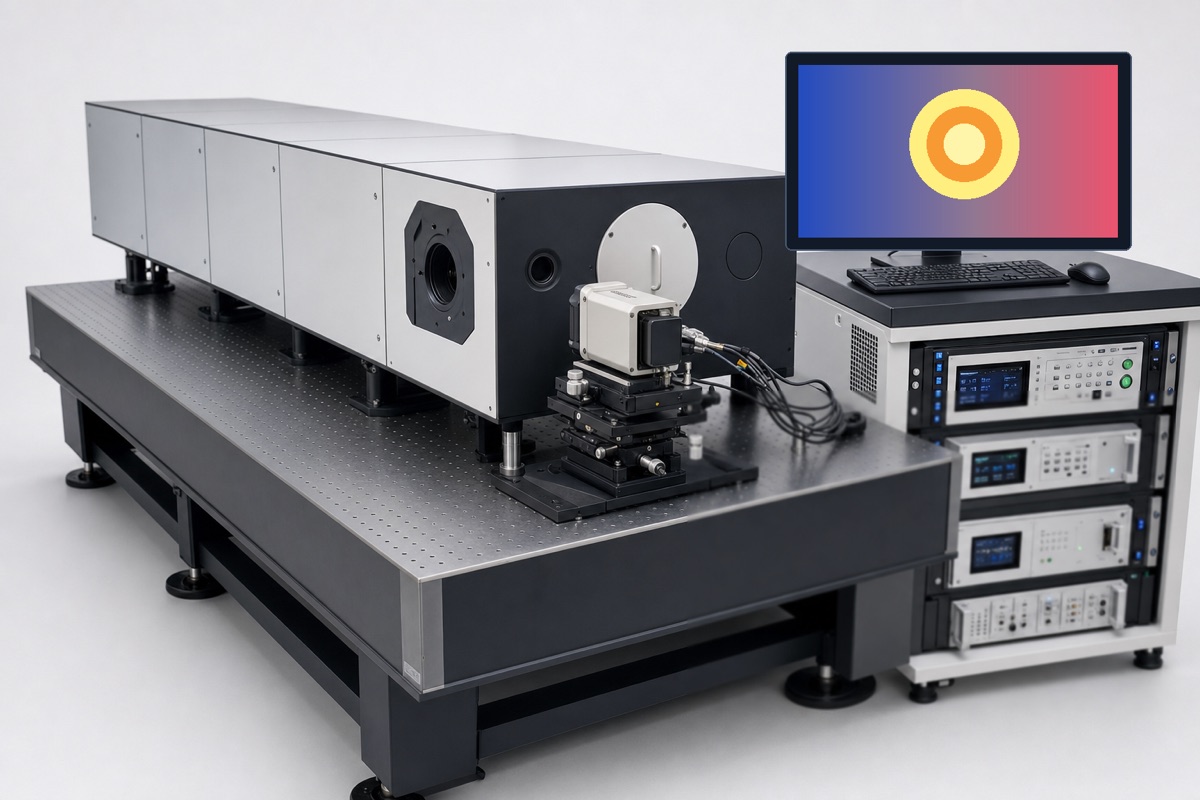

概念图保留长光学平台、长光路、孔径/靶标区域、IUT 工位、线缆与右侧控制台。

原系统关键构成	新方案处理	优化价值	不可变边界	待客户确认
长光路 / 平行光管	保留长轴比例	系统尺度、对准关系和远场模拟逻辑更清楚	不能缩成桌面短盒子	焦距、口径、维护门结构
IUT 热像仪工位	保留并强化	多轴微调、快装夹具、线缆应力释放更明确	没有 IUT 就不是综合测试	夹具接口、光轴高度、视频接口
控制台与指标屏	保留	热图、靶标、MTF/MRTD/NETD/FOV 指标同屏复核	不能用泛科技大屏替代测试软件	真实软件字段和公开边界

盈盛源的下一代产品可以把“连接、设参、采集、分析、报告、复核”变成可追踪流程。AI 负责提示、解释、生成草稿和发现异常，关键结论由工程人员确认。

连接设备、DUT/IUT、采集模块、软件版本与权限状态可见。

设参温度、积分时间、靶标、光路、工况和样本编号结构化。

采集实时图像、曲线、直方图和原始数据来源可追溯。

分析AI 提示异常模式、缺字段、偏离趋势和复测建议。

报告自动生成报告草稿、依据清单和待确认项。

复核最终结论、出具报告和客户承诺由人工确认。

本轮适合用于客户方向确认和内部产品路线讨论。若客户认可，应进入工程验证包，而不是直接进入量产承诺。

确认型号、尺寸、接口、软件截图、操作流程、维护方向和真实约束。

由结构、光机、电气、供应链共同评估外壳、线缆、散热、机柜和成本。

形成可汇报的 3D 展示、操作动画和阶段样机，再决定是否量产深化。
